【これであなたもガラス博士 第4回】

ビュレットについて(1)



こんにちは!
ガラス博士 目筋郎です。目筋郎.png
今の世の中は便利なもので、自社のホームページを訪れてくれる人達の
検索ワードを、グーグル先生が教えてくれます。

その中でも特徴的なのが、【ビュレット】に関する検索ワードがNO.1です。

きっとお困りの人達が多いんですね。ということで、今日はビュレットについて説明します。

ビュレットには大きく分けて3種類あります。
◎活栓付ビュレット
◎自動ビュレット(ゴム栓式・平面式)

◎ミクロビュレット

ビュレットは一般的に滴定に用いられます。
滴定とは化学反応を利用して溶液中の物質の量を測定する方法のことです。

活栓付ビュレットは、大学や高校の化学実習の滴定に使用されますし、
一般企業の研究開発や品質管理だと、自動ビュレット・ミクロビュレット
が使われます。(金額の問題ですかね。)

滴定は、ビュレットから標準溶液を落としていき、
色が変化した時の標準溶液の量を読み取り、物質の量を計算します。

正しい実験結果を出すために、ビュレットが持つべき必要なSPECは3つ。
①ビュレットからの液が少しづつ出せる事。
②ビュレットの容量精度
③コックから漏れがないこと。

①については、先端のノズルの穴径を小さく(0.5mm~0.8mm)して1滴の量を少なくします。
 色の変化は、1滴で変わりますので、非常に大切です。(計算結果がかわりますよね。)
 先端のノズルが欠けたものを使うのはお勧めできません。
 弊社品に限り修理可能ですので、是非修理を依頼してください。

②は、精度が悪ければ計算結果の誤差が大きくなります。
 弊社取扱の製品は、精度は10mlで±0.02mlとホールピペットと同じ精度です。

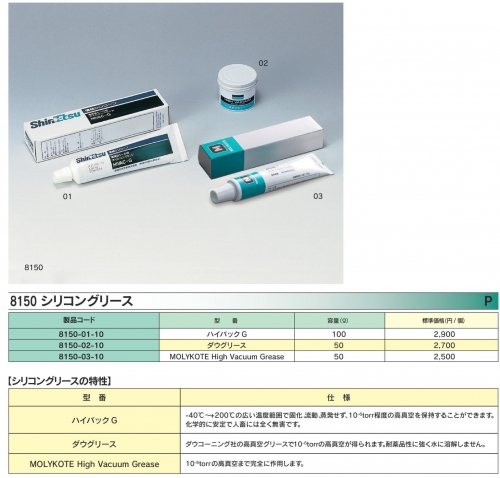

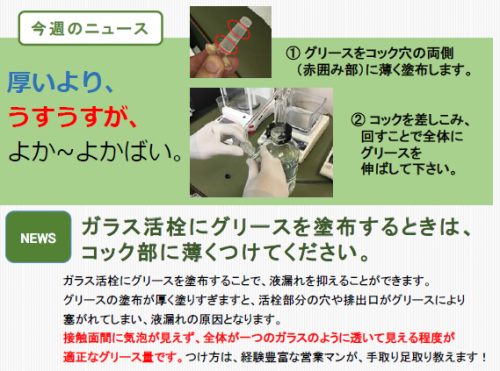

③は、コックから漏れてしまうと、読み取り値が変ってしまうので漏れてはダメです。
 実際に滴定に使われない、標準溶液の量が実験結果にでてしまいます。
 また、滴定もやりにくいです。

次回は、ビュレットの液充填方法について、お話します。

皆さんもビュレットの事でお困り・知りたいことがあれば、コメント下さい。
本ブログ上で、お答えしたいと思います!

ふふふ、こんな特注品もありますよ。使用用途は次回にでも。。。。。。。


【今日のまとめ】
いい実験のために、
活栓ビュレットは、1滴の量が少なく、容量精度も高く、コックから漏れない製品を使いましょう。


【目筋郎のつぶやき】
ビュレットについて、書きだしたら、奥深くて1回のブログでは収まらないな~。


続きを読む

理化学分析用硝子器具 【更新日:2021/12/21】

【これであなたもガラス博士 第3回】

ガラスのドッキング方法



こんにちは!
ガラス博士 目筋郎です。目筋郎.png
今回はガラスのドッキング方法について、お話します。


ガラス製品同士を接続する方法には、いろいろあるのですが、
一般的には、『共通摺合(きょうつうすりあわせ)』といいます。
ガラスをある一定の精度に削り、オスとメスを合体させて使います。


この共通摺合には、『共通テーパーすり接手』と『共通球面すり接手』があります。
又、サイズなどの規格は、JIS(日本産業規格)にて取り決めがされています。


JIS規格の番号は、
JIS R 3646:化学分析用ガラス器具の共通テーパーすり接手
JIS R 3651:化学分析用ガラス器具の共通球面すり接手
です。


JIS規格については、インターネットで閲覧することもできます。(印刷はできません)
規格を紙ベースで買うと1規格 数千円しますので、ネットで閲覧がお勧めです。

https://www.jisc.go.jp/app/jis/general/GnrJISSearch.html
こちらで規格番号を入力してもらえれば、閲覧可能です。
(利用者登録が必要ですが、登録・利用の費用はかかりません。)


球面すり接手もテーパーすり接手とは違うメリットがあるのですが、別の機会に。
今回は、一般的な共通テーパーすり接手の説明をします。

接続部分は、気密性が求められます。
液が通ったり、真空に引いたり、蒸気が通ったりするからです。

ガラス同士を接続せず、一体物で作る方が気密性は保てます。
ただ、蒸留装置など高さ1mくらいのものを一体で作ると、
持ち運びや破損しやすくなりますので、ガラスを分割して接続して使います。
水道管の配管と同じ原理ですね。



     (上↑)この装置を一体物で作ったら、実験する前に割ってしまうだろうな。


ガラス同士を接続して止めるために、ガラスに若干の傾斜を付けます。
ガラスの場合は、テーパー10分の1と決まっています。
これは、(縦方向)長さが10mm進むと管の径(横方向)が1mm小さくなるという意味です。
仮に、傾斜がなくてストレートだったら、とまらずにスライドし続けますよね。
(ガラスの注射器(ピストン)をイメージしてもらえればわかるかと思います。今は、ほとんどなくなりましたよね。)


いろいろなサイズがありますが、テーパーすり接手は、まず頭に【TS】という記号が付きます。
TとSを合体させて、一文字の記号にすることもあります。
この記号の由来はよくわかりません。【T:テーパ、 S:すり】の頭文字なのかな~と思ってますが。
御存知な方いらっしゃれば教えてください。

そのTSの後に 【 ●(数字)/ ▲(数字)】と表記がされます。これがサイズを表していて、
最初の●が、大径のサイズ 次 ▲ が、摺合せの長さを表しています。

例えば、 【TS24/40】 の場合ですと、大径24mm 摺長さ40mm を表します。
呼び方ですが、分数なので、『ティーエス 40分の24』と読みたくなるところですが、
業界的には、分数の【/】のところを 【の】と解釈し、左から読んで、『ティーエス24の40』と言います。


FireShot Capture 003 - クライミング勉強会の案内 - shin.hamachi@climbing.co.jp - 株式会社クライミング メール - mail.google.com.png
これを見てもらうのが、一番わかりやすいです。


先程テーパーは10分の1という話をしましたが、
大径のサイズと摺長さが解れば、小径側のサイズは自動で計算が出来ます。
TS24/40ですと、摺長さ40mmですので、径が、40÷10=4mm小さくなります。
よって小径は、大径24mm-4mm=20mmとなります。


小径のサイズは意外に大事です。なぜかというと、
フラスコなどでは、摺合せの小径部分が、首部分で一番狭いところになります。
何か棒などを差し込んだり、試料の入れやすさを検討するには必要な径です。


弊社でよく製造をしている、共通テーパーすり接手のサイズは、
【TS15/25】【TS15/35】【TS19/38】【TS24/40】【TS29/42】が一般的です。
この他のサイズでも製作は可能ですので、ぜひお問い合わせください。


又、海外での摺合せは【TS】ではなく、【NS】と呼ばれています。
テーパーサイズは同じ10分の1なのですが、大径・摺長さなどのサイズも若干違いますので、
接続をされるときは注意が必要です。

では、また。


【今日のまとめ】
ガラスの接続は、共通摺合のオスとメスでドッキンぐ~~~♪


【目筋郎のつぶやき】
昔、おもちゃの超合金で、ロボット合体させていたけど
これをガラスで作ったら、なんか面白そう。。。。


続きを読む

理化学分析用硝子器具 【更新日:2021/11/27】

【これであなたもガラス博士 第2回】

ガラスと言っても種類があります。


こんにちは! ガラス博士 目筋郎です。

前回、ガラスの管の話をさせて頂きました。
今回はガラスの種類について話をします。


ガラスは無色・透明なので、1種類しかないと思われている人が大多数かと思います。
なので、外見だけでガラスの種類の当てるのは、難しいです。


代表的なガラスの種類をあげると、

① 石英ガラス
② ほうけい酸ガラス
③ ソーダライムガラス
④ 鉛ガラス(クリスタルガラス)← あの高級ブランド 【バカラ】などがそうですね。


などが挙げられます。


当社で使用しているガラスは、②の【ほうけい酸ガラス】が主流なのですが、
ほうけい酸ガラスにも2種類あって、
「ほうけい酸ガラスー1」 「ほうけい酸ガラスー2」があります。

この種類の違いは、二つです。
①線膨張係数(温度に変化に対するガラスの伸びのこと)➡耐熱性に差が出ます。
②アルカリ溶出量(水にさらした時にガラスより溶出するアルカリ分のこと)➡耐薬品性に差が出ます。



耐熱性・耐薬品性に優れるのは、
【ほうけい酸ガラスー1】>【ほうけい酸ガラスー2】 という事になります。



特に理化学用途のガラスでは、耐熱性・耐薬品性が求められますので、
弊社では、主に【ほうけい酸ガラスー1】を使って加工しています。


医療用につかうワクチン用の瓶などは、【ほうけい酸ガラスー2】が良く使われています。


では、「ほうけい酸ガラスー1」について、どのようなメーカーがあるか、私が知る限りでお伝えします。


AGCテクノグラス(株)

ハリオサイエンス(株)

DURAN(ドイツ)

SIMAX(チェコ)


日本国内で主に流通しているのは、この4社でしょうか?(メーカー名を入れて検索されてみてください。)


ガラスの成分だとか、線膨張係数・アルカリ溶出量など、あまり難しい説明は、ここでは省略します。
ご興味あれば、このブログ上で説明しますので、リクエストしてください。
では、またお会いしましょう。



【今日のまとめ】
ガラスは1種類ではありません。
理化学用の用途は、耐熱性・耐薬品性に優れた【ほうけい酸ガラス-1】を使用します。


【目筋郎のつぶやき】
先日、テレ東のモーニングサテライトにて工場が紹介されたんだけど
ホームページのアクセス数が一気に伸びた。
テレビ効果ってすごいですなぁ。


続きを読む

理化学分析用硝子器具 【更新日:2021/10/20】

【これであなたもガラス博士 第1回】

クライミングのガラス製品のつくり方


こんにちは!!

私の名前は、『目筋郎(めすじろう)』です。


私の得意分野は、『ガラス体積計』ですが、とりわけその中でも
『メスシリンダー』は大好物で、この話をしだすと止まりません。

ただ、ガラス全般について、クライミングでは私の右に出るものはいないので
みんなの役立つガラスの情報をお伝えします。

内容でわからないことや、質問あれば、コメント待ってます!
このブログ上でお答えします。


さて、当社の社名【クライミング】ですが、
この社名を聞いて、ガラスをイメージされることは、ありません。
異業種の⽅に、名刺をお渡しすると⼀⾔⽬に出てくるのは、

『登⼭⽤品の会社ですか?』という質問。


目筋郎『いえ、ガラス屋です。』

お客様『え〜、じゃあ、プーっと膨らますやつですね。暑いでしょう?』

吹き職人.jpg 吹きガラス.jpg

目筋郎 『確かに暑いのは暑いのですが、プーっとはしません。ガラスの管から作っているんですよ。』

お客様 『はあ。。。((?_?)ぽか〜ん。)』

目筋郎 心の声 『多分想像ついてないよな〜』

だいたい、このような問答を必ずやります。社員も、よく聞かれるみたい。


さて、本題に戻りますが、クライミングのガラス製品は、ガラスのパイプ(管)・ロッド(棒)を使って加工をしています。
CL8390透明石英管.png  CL8390透明石英棒.png
実はこのパイプもいろんな大きさがあるんですよ。
小さいものだと、直径Φ3mm
自社が使用しているもので、大きいものは、直径 Φ200mmくらいまででしょうか?


また、管の厚さにもいろいろあります。
だいたい一つのサイズに、3種類位の肉厚が用意されています。
例えば、外径φ20mm のガラス管ですと、
肉厚は【1.2mm】【1.6mm】【2.0mm】【3.2mmがあります。

⻑さは 1.5mって、決まってるんですよね。(なぜか、どの材料メーカーさんも⼀緒。)
お客様によっては、もっと長い2mの製品を作って欲しいという依頼があります。

ジャジャジャジャーン♪♪

長尺ノズルアダプター 人との比較_顔消し.jpg

⼈の⾼さより⼤きいので、わかってもらえるでしょうか?
2mのクロマトグラフ管です!

どうやって2mの長さにしたと思いますか?

ズバリ、つなぎます!  ( • ̀ω•́ )✧(キリッ)

製作のお話は、後の回にて。。。。お楽しみに!




【今回のまとめ】
クライミングのガラス製品は、管・棒状のものから作られています。
管の直径も⾁厚も様々な種類があります。
但し、材料の長さは1.5m! 固定です!

【目筋郎のつぶやき】
それにしても、先⽇の東京オリンピック、スポーツクライミングの楢橋選⼿は凄かった。
でも、メダルに届かなかった。本当にスパイダーマンみたいですね。
ガラスを使ってクライミング⽤品を作れないかな?
